Архітектура системи
СКЗІ «Шифр Х.509» працює в комплексі та містить наступні компоненти:
-
Програмне забезпечення сертифікації ключів:
-
Сервер застосувань ЦСК.
-
Поштовий модуль ЦСК.
-
АРМ Адміністратора безпеки ЦСК.
-
АРМ Адміністратора сертифікації ЦСК.
-
База даних ЦСК.
-
Загальний довідник сертифікатів на базі LDAP-каталогу.
-
-
Програмне забезпечення центру реєстрації:
-
АРМ Адміністратора реєстрації.
-
АРМ Віддаленого адміністратора реєстрації.
-
АРМ Оператора реєстрації.
-
АРМ оператора Центру прийому дзвінків (ЦПД).
-
Комунікаційний модуль ЦР.
-
База даних ЦР.
-
Модуль генерації ключів користувачів.
-
-
Серверне програмне забезпечення:
-
Сервер OCSP.
-
Сервер TSP.
-
База даних сервера TSP.
-
Модуль обробки журналів сервера TSP.
-
Веб-сайт ЦСК.
-
Proxy-сервер.
-
-
Програмне забезпечення користувачів:
-
АРМ Модуля управління ключами.
-
Java-застосування захисту даних та управління ключами.
-
-
Додаткові інструменти:
-
АРМ Системного адміністратора.
-
АРМ Звітності ЦСК.
-
Модуль роботи з ключовим контейнером.
-
Модуль перегляду журналів.
-
Модуль перегляду об’єктів PKI.
-
Модуль сповіщення про статус сертифікатів.
-
Модуль гарантованого видалення ключових контейнерів.
-
-
Бібліотеки функцій реєстрації та сертифікації для наступних платформ:
-
Win32.
-
JRE.
-
Android OS.
-
-
Cipher Add-ins for Microsoft Office 2010/2013
Функціональна схема роботи СКЗІ «Шифр-X.509»

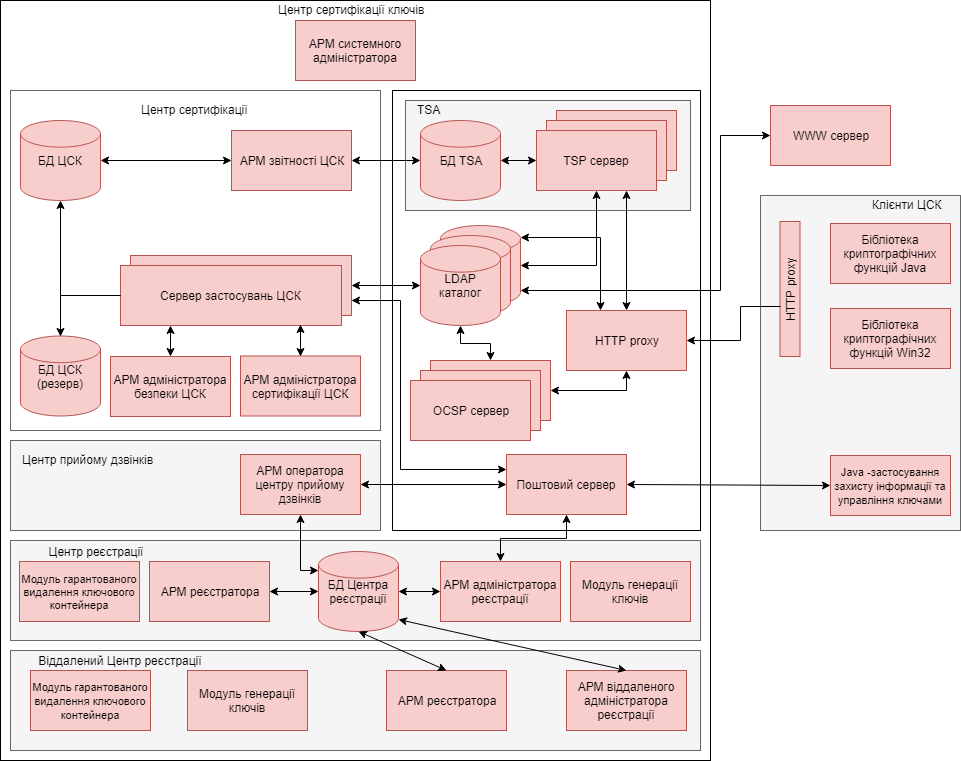

Функціональна схема роботи СКЗІ «Шифр-X.509» (з використанням проксування)
