Шифр-VPN

Развитие информационных технологий, а также глобализационные процессы в современном обществе формируют задачи обеспечения передачи информации между геораспределенными вычислительными сетями и обеспечением конфиденциальности для передаваемых данных по публичным сетям.
Зачастую, возникает необходимость в обеспечении конфиденциальной передачи данных по сети Интернет для уже существующих информационных систем, где уже нельзя внести изменения для внедрения механизмов защиты.
Обеспечение конфиденциальности при передаче данных по сети Интернет решается с помощью технологии виртуальных частных сетей (VPN – virtual private network).
При построении VPN рекомендуют обратить внимание на:
  • Гибкость и удобство управления ключами.
  • Удобство эксплуатации и интеграции.
  • Гибкость и удобство настройки сети.
  • Скорость передачи данных.
  • Перспективность (поддерживаемые алгоритмы).
  • Ориентация на облачные технологии.
  • Широкий спектр поддерживаемых аппаратных платформ и операционных систем (ОС).

Описание

Система криптографической защиты информации «Шифр-VPN» программный или программно-аппаратный комплекс, основанный на протоколе OpenVPN с поддержкой SSL/TLS, для обеспечения конфиденциальности при передаче данных в компьютерных сетях.
СКЗИ «Шифр-VPN» позволяет обеспечивать конфиденциальность (шифрование) между:
  • Сеть-Сеть (Сервер-Сервер). Такой подход позволяет строить VPN соединение между различными сетями, где весь трафик будет защищен.
  • Пользователь-Сеть (Клиент-Сервер). Такой подход позволяет строить VPN соединение между компьютером пользователя и сетью, которая расположена за VPN Сервером.
Для обеспечения конфиденциальности используются криптографические алгоритмы:
  • Реализованные в библиотеках криптографических примитивов «Шифр+» v2.1 (имеется действующее позитивное экспертное заключение).
  • С учетом богатого опыта компании Сайфер.
СКЗИ «Шифр-VPN» может строить вокруг инфраструктуры открытых ключей (ИОК):
  • Ключи изданные АЦСК/КПЭДУ. В этом случае для авторизации пользователей в защищенную сеть, могут использоваться:
    • Проверка статуса сертификата по протоколу OCSP.
    • Ведение списка доверенных ЦСК на сервере VPN.
    • Ведение списка разрешенных пользователей на сервере VPN.
  • Ключи изданных внутренним ЦСК. В этом случае разворачивается собственная ИОК, использованием решений:
    • СКЗИ «Шифр-X.509» (возможна аккредитация).
    • СКЗИ «Шифр-xCA» (для внутреннего использования).
В качестве криптографических алгоритмов допускается использовать, как:
  • Национальные криптографические алгоритмы:
    • ДСТУ 4145:2002.
    • ГОСТ 34.311-95, ДСТУ 7564:2014.
    • ГОСТ 28147-89, ДСТУ 7624:2014.
  • Международные криптографические алгоритмы:
    • RSA, ECDSA.
    • SHA-1, SHA-2.
    • AES, DEA, TDEA.
Ключи пользователей и серверов могут храниться:
  • В виде файла - файлового ключевого контейнера:
    • PFX/PKCS#12 (АЦСК ГП Украины, АЦСК Украина, АЦСК НДУ, АЦСК Ощадбанк, АО ИИТ и другие).
    • JKS (АЦСК Приватбанк).
    • Key-6.dat (ЦСК построенные на основе АО ИИТ).
    • ZS2 (аналог PFX/PKCS#12 АЦСК Украина, а также после конвертации в Key-6.dat).
  • На защищенном ключевом носителе:
    • В пассивном режиме.
      • Aladdin/SafeNet/Gemalto eToken.
      • Автор SecureToken-337.
      • Авест AvestKey.
      • Эфит EfitKey.
      • И другие.
    • В активном режиме.
      • ИИТ Алмаз-1К.
      • Автор SecureToken-337.
      • Авест AvestKey.
      • Эфит EfitKey.
СКЗИ Шифр-VPN поддерживает широкий спектр аппаратных платформ и операционных систем:
  • Аппаратные платформы:
    • x86, x86-64 (AES NI, CLMUL, SSE, AVX). Поддерживается аппаратное ускорение.
    • ARMv6, ARMv7, ARMv8.
  • Операционные системы:
    • Сервер: Windows, Linux, FreeBSD.
    • Клиент: Windows, Linux, MacOS.
    • Клиент: Android*, iOS* (сторонних разработчиков, обеспечивается совместимость для международных криптографических алгоритмов).
Удобств эксплуатации СКЗИ «Шифр-VPN» обеспечивается:
  • Развитой системой управления Серверами VPN.
  • Развитой системой мониторинга Сервера VPN построенной на базе агентов и расширений для Zabbix v3.0+.
  • Возможность гибкой настройки сервера и клиентов. Настройка осуществляется посредством распространения среди клиентов ранее подготовленных файлов настроек.
Одним из самых сложных вопросов применения VPN, является интеграция с уже существующими системами с минимальными изменениями:
  • Шифр-VPN обеспечивает балансировку трафика. В этом случае несколько Серверов VPN работают, как единое целое и соединения от клиентов разбрасываются менее нагруженным Серверам VPN (с наименьшим числом подключений).
  • При необходимости, Шифр-VPN позволяет защищать сетевые подключения с большой пропускной способностью, за счет агрегации виртуальных сетевых интерфейсов. В этом случае вычислительная система, может быть загружена оптимальным образом.
  • Агрегация трафика достигается за счет параллельной работы нескольких Серверов VPN на одной вычислительной системе. В этом случае Сервера VPN привязываются к разным портам и/или адресам.
  • Применяемые в Шифр-VPN подходы к построению Сервера VPN, обеспечивают эффективную возможность работы как на физическом, так и виртуальном оборудовании.
Варианты поставки Сервера VPN:
  • Docker контейнер. Рекомендуется для обеспечения конфиденциальности при подключении к облачным ресурсам.
  • Виртуальная машина. Рекомендуется для обеспечения конфиденциальности при подключении к облачным ресурсам.
  • Архив с дистрибутивом для самостоятельной установки.

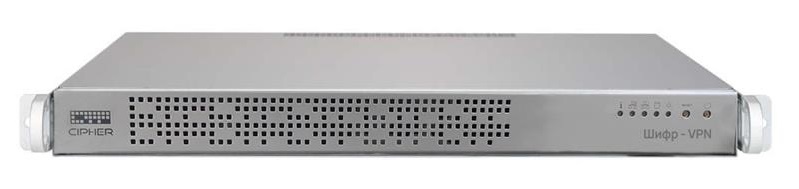

  • Может выполняться в защищенном аппаратном исполнении (предварительный заказ).

Область применения

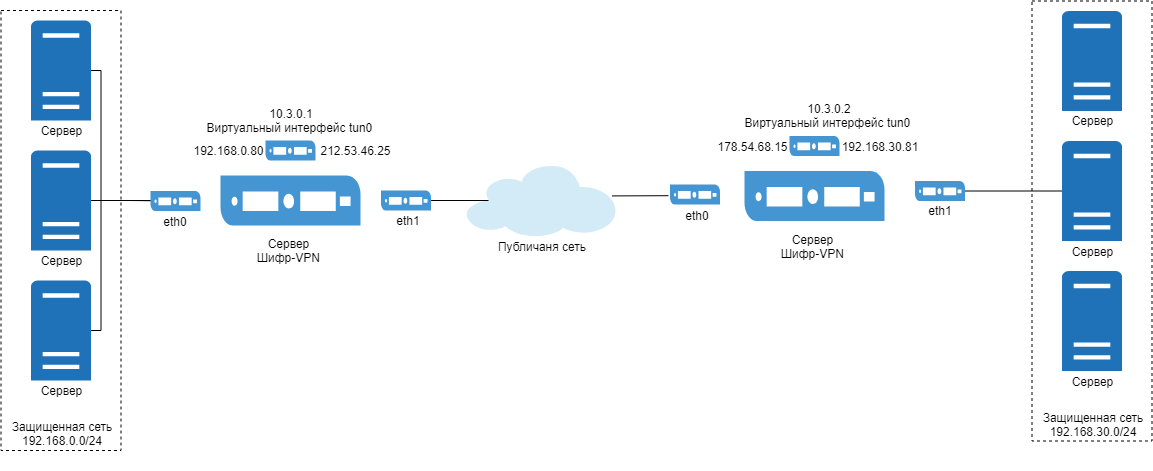

Одной из типовых задач, которые могут успешно решаться СКЗИ «Шифр-VPN», является построение защищенного канала между двумя сетями.
С обеих сторон развернут Сервер VPN, который может:
  • управлять трафиком между сетями, находящиеся за VPN.
  • возможность прохождения трафика через файерволы и HTTP-proxy.
  • шифровать или не шифровать (а тегировать) трафик.
  • агрегировать трафик с нескольких сетевых интерфейсов, а также выполнять обратное преобразование.
  • на этих серверах используются статические идентичные ключи в PKCS#12 контейнере.

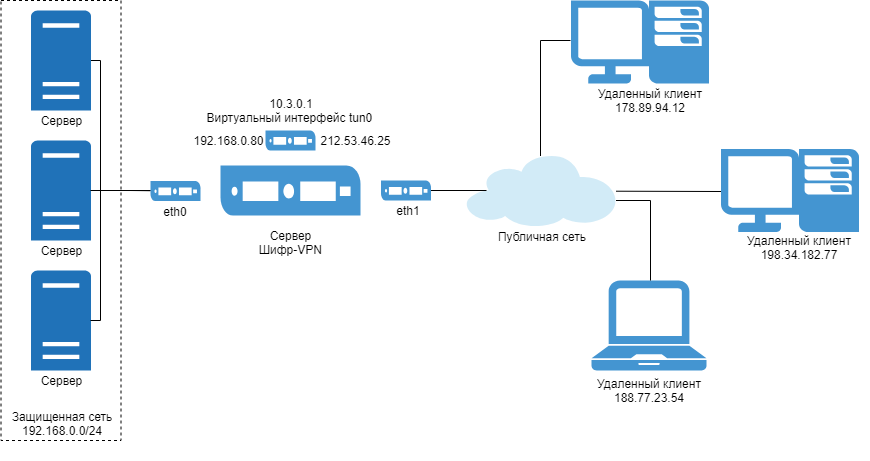

Одной из типовых задач, которые могут успешно решаться СКЗИ «Шифр-VPN», является построение защищенного канала между пользователем и сетью.
С одной стороны, развернут Сервер VPN, а у пользователя Клиент VPN.
На стороне Сервера VPN:
  • управлять трафиком между сетями, находящимися за VPN.
  • возможность прохождения трафика через файерволы и HTTP-proxy.
  • шифровать или не шифровать (а тегировать) трафик.
  • агрегировать трафик с нескольких сетевых интерфейсов, а также выполнять обратное преобразование.
  • на этих серверах используются статические идентичные ключи в PKCS#12 контейнере.
  • параллельная работа нескольких Серверов VPN.
  • балансировка подключений между пулом Серверов VPN.
  • аутентификация пользователя по различным признакам.
  • поддержка работы с ЦСК по протоколам OCSP over HTTP, для проверки статуса сертификата.
На стороне Клиента VPN:
  • возможность использовать конфигурационные файлы с выполненными настройками для данного Сервера VPN.
  • возможность подключаться к пулу Серверов VPN, по принципу «кто первый ответит».
  • управлять трафиком между сетями, находящимися за VPN.
  • возможность прохождения трафика через файерволы и HTTP-proxy.
  • шифровать или не шифровать (а тегировать) трафик.
  • возможность хранить ключи в файловых ключевых контейнерах и на защищенных носителях.
  • хранить пароль в памяти к защищенному носителю, или требовать его вводить несколько раз.
  • поддержка работы с ЦСК по протоколам OCSP over HTTP, для проверки статуса сертификата.

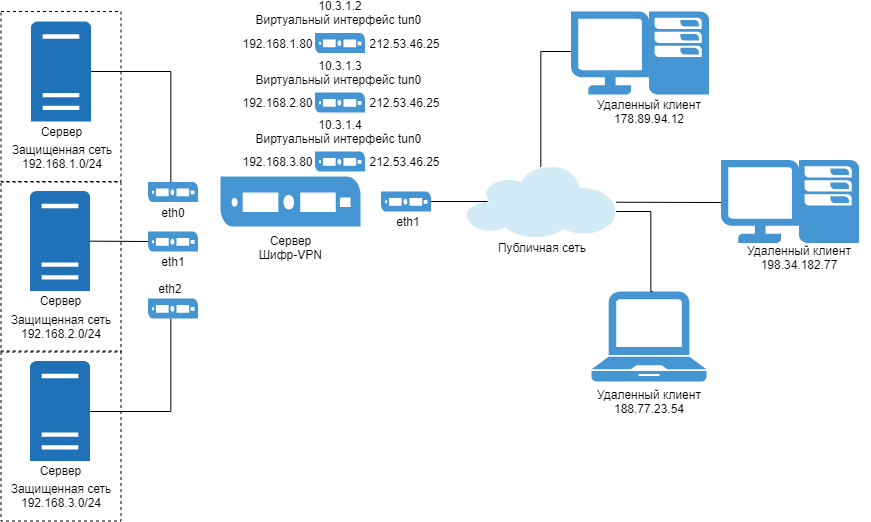

Одной из типовых задач, которые могут успешно решаться СКЗИ «Шифр-VPN», является построение защищенного канала между пользователем и сетью.
С одной стороны, развернут Сервер VPN, а у пользователя Клиент VPN.
На стороне Сервера VPN возможно управление трафиком от клиентских подключений между различными сетями.


Отличительные характеристики

Существует большое количество подходов к построению VPN, в зависимости от сетевого уровня:
  • Сетевой (IP/IPSec).
  • Транспортный (TCP/UDP).
Указанные подходы имеют как положительные, так и отрицательные стороны.
Среди существующих решений и подходов, выделяют протокол OpenVPN с поддержкой SSL/TLS, который позволяет обеспечить:
  • Прозрачность прохождения Firewall, Proxy, NAT по сравнению с LT2P/IPsec.
  • Более высокую производительность при меньшем объеме потребляемых вычислительных ресурсов по сравнению с LT2P/IPsec.
  • Поддержку протоколов транспортного уровня TCP, UDP.
  • Сжатие трафика с помощью алгоритмов LZO, ZIP.
  • Гибкость настройки на стороне клиентов, посредством предустановленных конфигурационных файлов.

Производительность

При проведении оценки производительности использовалась лабораторная установка:
  • Один сервер.
  • Четыре клиентских рабочих станции.
Лабораторная установка была соединена в локальную сеть с помощью высокопроизводительного управляемого сетевого коммутатора layer 3.
Ниже приводятся характеристики сервера и клиентских рабочих станций.
Сервер (физический)
Клиент (физический)
  • CPU: Intel Xeon E5450 3.0 GHz
  • RAM: 8 GB
  • HDD: 60 GB
  • OS: CentOS Linux v7 x86-64
  • Net: Gigabit Ethernet
  • CPU: Intel Core i5-6400 2.7 GHz (AES NI поддерживается)
  • RAM: 16 GB
  • HDD: 1 TB
  • OS: Windows 10 x86-64
  • Net: Gigabit Ethernet
Пропускную способность шифрованного соединения без агрегации трафика (один экземпляр Сервера VPN).При проведении экспериментов рассматривали:
  • Пропускная способность с агрегацией трафика (несколько экземпляров Сервера VPN запущенных на одном физическом сервера).
Для уменьшения нагрузки на процессор на стороне физического сервера, где запущен Сервер VPN, рекомендуется использовать процессоры с поддержкой AES NI инструкций.
С агрегацией трафика
Алгоритм
TCP, Mb/s
UDP, Mb/s
AES-256
720
920
ГОСТ 28147-89
100
200
ДСТУ 7624:2014
500
900
Пропускная способность показана при агрегации 4-х логических каналов VPN с использованием 4-х ядер процессора.
Без агрегации трафика
Алгоритм
TCP, Mb/s
UDP, Mb/s
AES-256
190
290
ГОСТ 28147-89
30
55
ДСТУ 7624:2014
140
260
Пропускная способность показана на одно ядро процессора. При необходимости, пропускная способность может быть увеличена за счет агрегации виртуальных каналов.

Документы продукта

СКЗИ «Шифр-VPN» имеет позитивное экспертное заключение Государственной службы специальной связи и защиты информации Украины 18.03.2019 №04/03/02-749.
СКЗИ «Шифр-VPN» имеет авторское свидетельство Министерства экономического развития и торговли Украины 08.04.2019 №87538.
СКЗИ «Шифр-VPN» построен на основе библиотек криптографических примитивов «Шифр+» v2.1, которые имеют позитивное экспертное заключение Госспецсвязи Украины 16.05.2017 №04/03/02-1674.

Презентация

Можно ознакомиться с презентацией Presentation Cipher-VPN.pdf.
