Шифр-HSM

Сайфер «Шифр-HSM» семейство универсальных высокопродуктивных программно-аппаратных сетевых криптографических модулей, которые выполняют криптографические преобразования и могут быть использованы в различных прикладных системах.

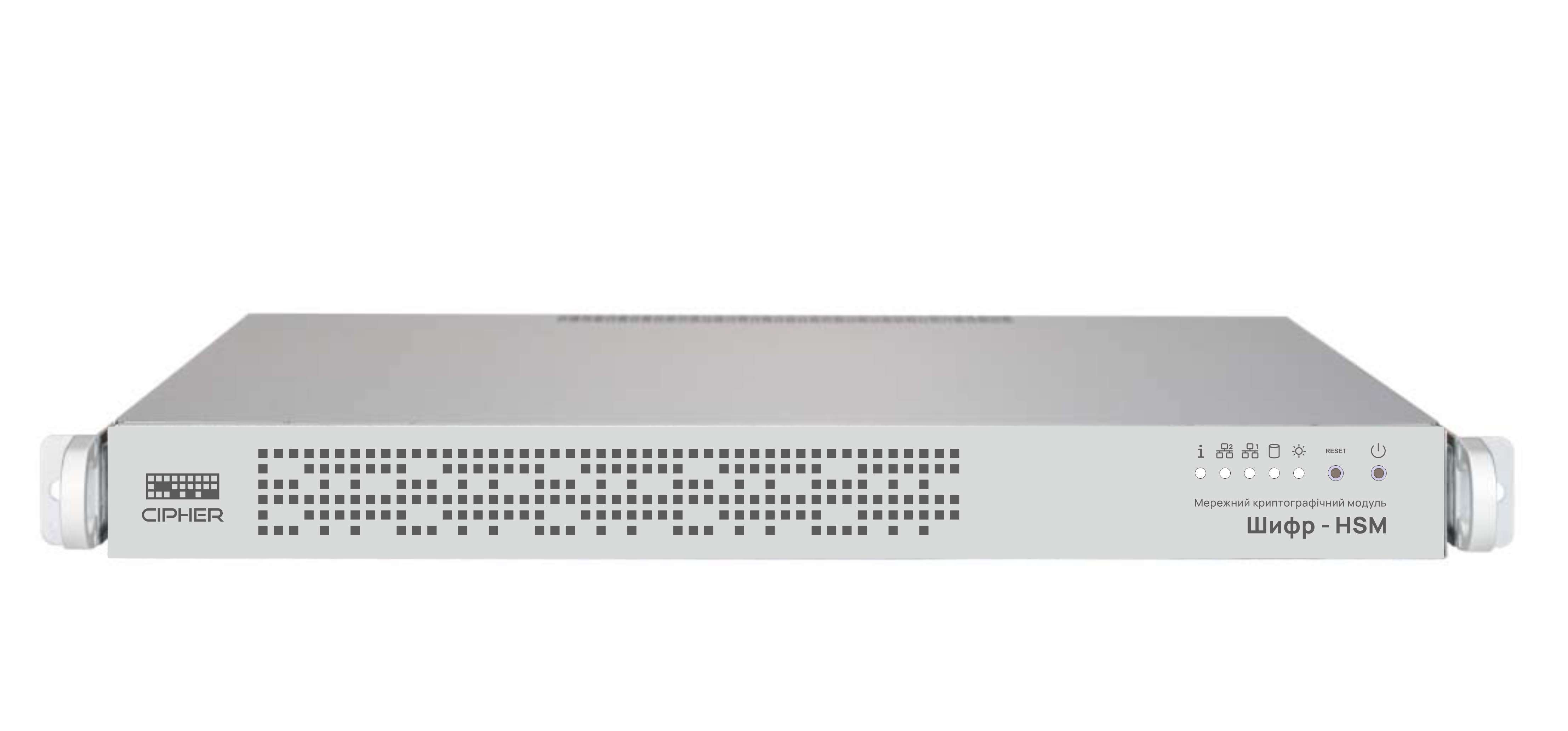

Сетевой криптографический модуль «Шифр-HSM» (далее СКМ «Шифр-HSM» или HSM) предназначен для защищенной генерации, надежного хранения и использования ключей в скоростных криптографических преобразованиях. Для взаимодействия пользователей с СКМ «Шифр-HSM» используются сетевые протоколы транспортного уровня.
Применяется для криптографической защиты:
  • информации с ограниченным доступом (кроме служебной информации и информации, составляющей государственную тайну),
  • открытой информации, требование относительно защиты которой установлено действующим законодательством.
Модуль относится к аппаратно-программным средствам криптографической защиты информации вида Б подвида Б2, категорий «Ш», «К» и «П» и класса В2 согласно Приказа №141 от 20.07.2007 Госспецсвязи Украины.
Модуль используется только в локальной защищенной сети учреждения.

Общая характеристика

К основным функциям модуля относятся:
  • Начальная инициализация.
  • Восстановление из резервной копии и восстановление до заводских настроек.
  • Аутентификация администраторов на HSM с использованием защищенных носителей.
  • Использование защищенных носителей, как локально, так и удаленно.
  • Создание резервных копий внутреннего состояния.
  • Хранение резервных копий модуля на отдельном защищенном средстве - СКМ исключительно для хранения резервных копий.
  • Репликация текущего внутреннего состояния одного СКМ на несколько СКМ (до 16 в режиме Master-Slave).
  • Удаленное администрирование с использованием web-интерфейса.
  • Удаленный мониторинг с использованием web-интерфейса и по SNMP.
  • Возможность хранения не только ключей, но и конфиденциальных данных в большом количестве (ограничивается объемом внутренней памяти, 256, 512 ГБ и 1 ТБ).
  • Защита от открытия и проникновения в СКМ, с физическим уничтожением или удалением конфиденциальной информации.
  • Выполнение криптографических операций.
Выполняются следующие криптографические операции:
  • Симметричное и асимметричное шифрование.
  • Формирование и проверка электронной подписи.
  • Вычисление общего секрета.
  • Вычисление хеш-функции.
  • Генерация ключевых данных и случайных последовательностей.
  • Распределение ключевых данных.
  • Хранение произвольных данных во внутренней памяти и защита их от несанкционированного доступа.
Преобразование
Алгоритмы
Симметричное шифрование
  • ГСТУ 7624, в режимах ECB, OFB, CFB, CBC, CTR;
  • ГСТУ ГОСТ 28147, в режимах ECB, CFB, CNT;
  • TDEA, в режимах ECB, OFB, CFB, CBC;
  • AES, в режимах ECB, OFB, CFB, CBC, CTR.
Коды аутентификации сообщений
  • ГСТУ ГОСТ 28147, в режиме MAC;
  • ГСТУ 7624, в режиме CMAC;
  • TDEA, в режиме CMAC;
  • AES, в режиме CMAC.
та
  • ГОСТ 34.311, в режиме HMAC;
  • ГСТУ 7564, в режиме HMAC/KMAC;
  • SHA-1, SHA-224, SHA-256, SHA-384, SHA512, SHA-512/224, SHA-512/256, в режиме HMAC.
Асимметричное шифрование
  • RSA, по схемам
    • RSAES-PKCS1-v1.5
    • RSAES-OAEP
Электронная подпись
  • ДСТУ 4145
    • Параметры рекомендованные Госспецсвязью Украины (в полиномиальном базисе)
  • ECDSA
    • Параметры рекомендованные Госспецсвязью Украины (в полиномиальном базисе)
    • Параметры рекомендованные NIST FIPS 186-3
    • Параметры рекомендованные RFC 5639
  • RSA, по схемам:
    • RSASSA-PKCS1-v1_5
    • RSASSA-PSS
Хэш-функции
  • ГСТУ 7564;
  • ГОСТ 34.311;
  • SHA-1, SHA-224, SHA-256, SHA-384, SHA512, SHA-512/224, SHA-512/256
Распределение ключей
ГСТУ ISO/IEC 15946-3, по схеме KANIDH (в полиномиальном базисе)
Генерации ключевых данных и случайных последовательностей
  • Дополнение А, ГСТУ 4145-2002 (согласно «Методика инициализации генератора случайных двоичных последователь-ностей. UA.33349855.00001 – 01 94 01»)
  • NIST SP 800-90A rev.1
Профили защиты устройств создания безопасного подписи
  • ГСТУ EN 419211‑1
  • ГСТУ EN 419211‑2
  • ГСТУ EN 419211‑5

К семейству программно-аппаратных сетевых криптографических платформ относятся следующие:
  • Базовый.  Для генерации, хранения и использования ключей ЦСК, вспомогательных сервисов ЦСК  (OCSP, TSP, CMP) и других информационных систем.
  • Внутренний. Для генерации, хранения и использования ключей подписчиков учреждения.
  • Резервный. Для хранения резервных копий других СКМ.

Базовый

Криптомодуль предназначен для активного использования небольшого количества ключей, то есть использование небольшого количества ключей для одновременного (параллельного) выполнения большого количества криптографических операций.
Примером эффективного использования такой комплектации есть:
  • Хранение ключей учреждения, ключей ЦСК и его сервисов, вспомогательных сервисов автоматизированных систем.
  • Наложение ЭП на документы, например электронных печатей на электронные выписки движения средств на счетах клиентов банка ключами учреждения.
  • Наложение ЭП сервисами ЦСК и вспомогательными сервисами ЦСК (OCSP, TSP, CMP).
  • Наложение ЭП различными автоматизированными системами.
Специализация данного устройства заключается в необходимости наложения большого количества подписей с использованием незначительного количества виртуальных токенов (до 1 тыс). Такая специфика заложена в архитектуру устройства, например к одному виртуальному токену можно обращаться одновременно из нескольких клиентов, но только один может изменять состояние, а остальные могут лишь использовать личные ключи для криптографических преобразований. Понятно, что в таком режиме невозможно пользоваться одновременно всеми ключами на устройстве, но за счет высокого быстродействия можно ставить до 1000 подписей параллельно.
Все виртуальные носители находятся в оперативной памяти и не считываются из защищенного хранилища во время работы. Для повышения быстродействия, виртуальные носители могут дублироваться в оперативной памяти.
Комплектация СКМ «Шифр-HSM» семейства «Базовый»
Комплектация/
Характеристики
Ключей,
тыс. шт
Одновременных сессий
CPU, ядер
RAM, ГБ
Защищенное хранилище, ГБ
Хранилище, ГБ
Сетевой интерфейс
Начальный
30
128
X4H
16
256
240
2 x Gigabit Ethernet
Стандартный
60
256
X6H
32
256
240
2 x Gigabit Ethernet
Высокопродуктивный
90
512
X8H
64
256
480
2 x 10 Gigabit Ethernet

В зависимости от комплектации, СКМ может хранить и эффективно обслуживать до 90 тыс. виртуальных ключевых носителей.

Внутренний

Криптомодуль предназначен для активного использования среднего количества ключей пользователей, то есть использование среднего количества ключей для одновременного (параллельного) небольшого количества криптографических операций.
Примером эффективного использования такой комплектации есть:
  • Хранение ключей пользователей ЦСК.
  • Наложение подписей пользователями ЦСК в процессе своей работы.
Специализация данного устройства заключается в необходимости наложения небольшого количества подписей с использованием значительного количества виртуальных токенов (до 100 тыс.). Такая специфика заложена в архитектуру устройства, например к одному виртуальному токену может обращаться одновременно только один подписант, однако количество таких подписчиков может приближаться к (10 тыс.) во время выполнения криптографических преобразований. Понятно, что в таком режиме невозможно пользоваться одновременно всеми ключами на устройстве, но за счет высокого быстродействия можно ставить подписи до 10 тыс. пользователям параллельно.
Все виртуальные носители находятся в оперативной памяти и не считываются с защищенного хранилища во время работы. Для обеспечения одновременной работы большого количества виртуальных носителей, все виртуальные носители присутствуют в памяти в одном экземпляре. В таком случае невозможно создать несколько одновременных сессий к одному и тому же виртуальному носителю.
Комплектация СКМ «Шифр-HSM» семейства «Внутренний»
Комплектация/
Характеристики
Ключей,
тыс. шт
Одновременных сессий
CPU, ядер
RAM, ГБ
Защищенное хранилище, ГБ
Хранилище, ГБ
Сетевой интерфейс
Начальный
30
256
X4H
32
512
800
2 x Gigabit Ethernet
Стандартный
60
512
X6H
64
512
800
2 x 10 Gigabit Ethernet
Высокопродуктивный
90
1024
X8H
128
512
800
2 x 10 Gigabit Ethernet

СКМ семейства «Внутренний» отличаются от «Базовый»:
  • Процессорами с большей тактовой частотой
  • Большим объемом оперативной памяти
  • Большим защищенным хранилищем
  • Большим операционным хранилищем
  • Большей пропускной способностью сетевых адаптеров
  • Другими алгоритмами работы с виртуальными защищенными носителями (описано выше)
В зависимости от комплектации, СКМ может хранить и эффективно обслуживать до 90 тыс. виртуальных ключевых носителей.

Резервный

Криптомодуль предназначен для хранения резервных копий (Backup), ориентированный на частые выполнения процедур резервного копирования и защищенного хранения резервных копий одного или нескольких других криптомодулей.
Резервные копии, хранящиеся на Резервном СКМ «Шифр-HSM», могут быть использованы для восстановления состояния другого СКМ «Шифр-HSM».
Примером эффективного использования такой комплектации есть:
  • Хранение резервных копий одного или нескольких криптомодулей.
  • Восстановление криптомодулей из резервных копий, хранящихся на криптомодуле для хранения резервных копий.
Комплектация СКМ «Шифр-HSM» семейства «Резервный»
Комплектация/
Характеристики
Ключей,
тыс. шт
Одновременных сессий
CPU, ядер
RAM, ГБ
Защищенное хранилище, ГБ
Начальный
P2H
8
256
800
2 x Gigabit Ethernet
Стандартный
C4H
8
512
800
2 x Gigabit Ethernet
Высокопродуктивный
X4H
16
1024
800
2 x Gigabit Ethernet

Устройства оборудованы специализированным устройством защиты от проникновения и вскрытия, а также внутренними электронными замками

Продуктивность

Быстродействие криптографических операций

Для оценки производительности СКМ, использовалось несколько клиентских рабочих станций которые выполняли обращения к одному СКМ примерно в 5 х 32 параллельных потока каждая (всего 160 одновременных сессий). Обращение происходили одновременно по Gigabit Ethernet локальной сетью через Gigabit Ethernet коммутатор.
Условия тестирования для оценки производительности:
  • СКМ «Шифр-HSM» Базовый в комплектации Стандарт, 1 шт:
    • CPU: Intel Xeon E2276G, 6H, 3.80GHz
    • RAM: 1 x 32 GB
    • Secure Storage (NVMe, PCIe 3.0):  256 GB
    • LAN: 2 x Gigabit Ethernet
  • Клиент «Шифр-HSM», 5 шт:
    • CPU: Intel Core i7 – 6700K @3.4 GHz
    • RAM: 8 GB
    • LAN: 1 x Gigabit Ethernet
    • OS: Microsoft Windows 10 Professional x86-64.
Результаты оценки быстродействия приведены в таблице ниже
Операция
Алгоритм
Длина ключа, бит
Скорость, оп/с
Формирование ЭП
ГСТУ 4145-2002
163
5695
Формирование ЭП
ГСТУ 4145-2002
257
5272
Формирование ЭП
ГСТУ 4145-2002
431
4622
Формирование ЭП
ECDSA
256
4151
Формирование ЭП
ECDSA
384
3918
Формирование ЭП
RSA
2048
992
Формирование ЭП
RSA
4096
630

Следует отметить, эксперименты показали, что для полной нагрузки СКМ созданием подписей (CAdES-X Long) ГСТУ 4145-2002 с длиной ключа 257 бит, следует привлечь вычислительные мощности в несколько раз (2-3) больше чем у СКМ.
Во время исчисления подписей (CAdES-X Long) удалось сформировать в 1024 потока подпись за время в диапазоне 0,5-1,0 с для небольших данных (32 байта) от вызова REST API СКЗИ Шифр-CaaS на создание сессии, последующего создания подписи и до удаления сессии.

Интеграция и использование

Для использования ключей, находящихся на СКМ следует пользоваться:

  • На самом низком уровне интеграции, используется клиентская библиотека, реализующая интерфейс PKCS # 11. Между клиентским окружением и СКМ образуется защищенный канал связи по протоколу TLS v1.2 с взаимной аутентификацией. Ключи для пользовательского окружения генерируются на СКМ администраторами, и предоставляются (устанавливаются) в клиентском окружении.
  • На более высоком уровне используется интеграция с СКЗИ Шифр-CaaS, и дальнейшее взаимодействие осуществляется через REST API.
  • Для управления виртуальными ключевыми носителями на одном или нескольких СКМ, следует использовать СУВТ Шифр-vTMS, которая ведет учет и статистику использования виртуальных носителей и может применяться для:
    • Статическая балансировка нагрузки между несколькими СКМ на основе существующей статистики (на одном СКМ может находиться несколько десятков ключей, а на другом десятки тысяч, однако по количеству обращений они будут тождественны).
    • Равномерного  распределению ключей между СКМ.
  • Каждый СКМ имеет несколько сетевых интерфейсов, которые могут быть использованы следующим образом:
    • или Network Bonding Interface
    • или Резервирование на сетевом коммутаторе сетевых интерфейсов

Классическая схема использования СКМ

По данной схеме изображено использование по REST API облачной платформы (на основе СКЗИ Шифр-CaaS) для взаимодействия с СКМ Шифр-HSM.
Для управления виртуальными носителями используется СУВТ Шифр-vTMS.
Внутреннее состояние СКМ полностью дублируется между собой по схеме Master-Slave в другие ЦОД. Кроме того, выполняется резервное копирование с обеих СКМ на Backup.

Сложная схема использования СКМ

По данной схеме изображено использование по REST API облачной платформы (на основе СКЗИ Шифр-CaaS) для взаимодействия с СКМ Шифр-HSM.
Для управления виртуальными носителями используется СУВТ Шифр-vTMS. Для обслуживания большого количества защищенных носителей следует использовать схему распределения носителей между несколькими СКМ (шардование).
Кроме того, возможно обеспечить дублирование внутреннего состояния СКМ между собой по схеме Master-Slave в другие ЦОД.

Соответствие

СКМ "Шифр-HSM" полностью соответствует требованиям, предъявляемым к средствам КЭП:
  • Экспертное заключение Госспецсвязи Украины в сфере КЗИ №04/03/02-1762 от 08.07.2020. Срок действия экспертного заключения: до 08.07.2025 года.
  • Экспертное заключение Госспецсвязи Украины на соответствие профилям защиты для устройств создания безопасной квалифицированной электронной подписи №04/03/02-1763 от 08.07.2020. Срок действия экспертного заключения: до 14.04.2021 года.
Ссылка для просмотра экспертных заключений.

Комплектность

Комплектность изделия СКМ «Шифр-HSM»:
  • СКМ «Шифр-HSM» реализует функции криптографических преобразований и работы с ключевыми данными.
  • Инсталляционные пакеты программ, реализующих прикладные программные интерфейсы информационного взаимодействия изделия «Шифр-HSM» и внешнего ПО.
Комплектность образца СКМ «Шифр-HSM»:
  • Сетевой криптографический модуль «Шифр-HSM»
  • Носитель информации с программным обеспечением и документацией
  • Формуляр (паспорт)
  • Гарантийный талон
  • Кабель питания сетевой
  • Комплект крепления в 19 "стойку
  • Набор креплений
  • Упаковка
СКМ «Шифр-HSM» реализует выполнение функций обработки информации через прикладной программный интерфейс.
ПО, входящее в комплектность изделия СКМ «Шифр-HSM», разработано в виде набора библиотек PKCS # 11 для ОС: семейства Microsoft Windows, Linux.

Поддержка и ремонт

На аппаратное обеспечение предоставляется 3 года гарантии:
  • В течение первого года замена (в течение нескольких дней).
  • В течение следующих 2 лет - гарантийный ремонт (по возможности / наличием предоставляется подменное оборудование).
На программное обеспечение предоставляется 1 год гарантийного сопровождения, последующие годы стоимость сопровождения выполняется по программе «Standard» и составляет 20%.

Срок поставки

В связи с тем, что при производстве СКМ используется аппаратное обеспечение и комплектующие иностранного производства, которые следует подключить, настроить, интегрировать и протестировать, то это существенно влияет на сроки поставки СКМ конечным заказчикам.
  • При наличии оборудования на складе группы «Сайфер», срок поставки составит 5 рабочих дней.
  • В случае отсутствия оборудования на складе группы «Сайфер», но наличии оборудования на складе поставщиков, срок поставки составит до 30 рабочих дней.
  • В случае отсутствия оборудования на складе поставщиков, срок поставки составит до 60 рабочих дней.

Сравнение с устройствами международных производителей

Использование PKCS#11 интерфейса для взаимодействия с устройством позволяет обеспечить аналогичную функциональность, как и решения от:
  • Thales (Luna HSM)
  • nCipher (nShield Connect)
Использование стандартной обертки Java для PKCS # 11 или обертки от Tugraz, позволяет легко выполнить использование СКМ в Java.
